Woody R・Pとは？
Woody R・P（ウッディー・リフォーミング・ポリスチレン）とは
ご家庭から出た使用済み食品トレーやカップめんの器、魚箱、電化製品の緩衝材等のリサイクルポリスチレン樹脂を１００％使用した、環境に優しい新世代ポリスチレン製品です。
独自の技術で木目調を再現させた弊社製品は、紫外線（ＵＶ）防止剤を混練し耐候性を高めており
屋外での使用はもちろん、温泉場等での使用にも最適です。
また従来の木に近い加工性の良さを持っていますので、丸ノコ切断、ビス止め、接着加工可能等も可能で、設計の幅が広がると共に工期の短縮も可能です。
主な用途は、外構工事でのフェンス材、デッキ材、ベンチ材等に最適です。
また、水周り等で木材では耐久性が望めない箇所の、木材の代替えを可能にしています。
塩ビ系樹脂のように、燃焼時に問題となるダイオキシン発生の心配が全くありません。
もっと詳しく知りたい方へ

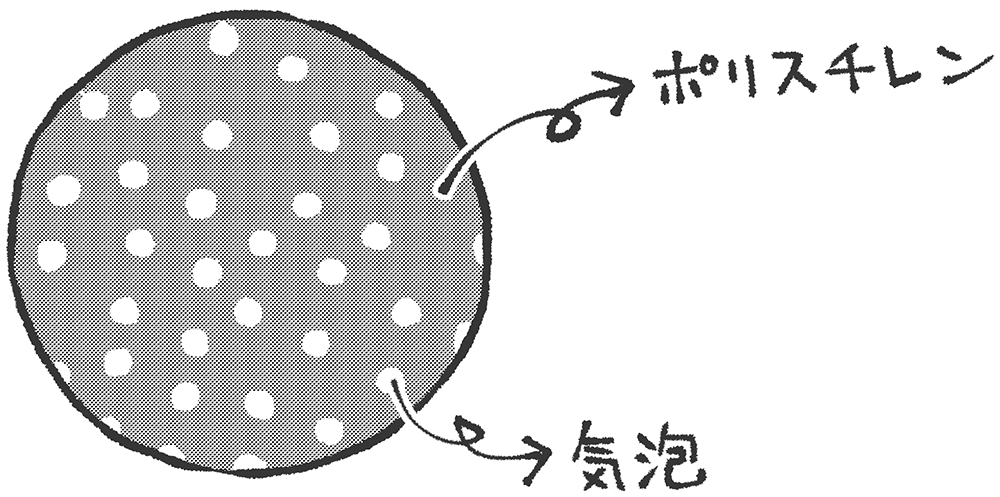

Woody R・P製品の断面イメージ図
ポリスチレンとオレフィン系樹脂との違い
Woody R・Pは、ポリスチレンをベース樹脂として使用しており、
オレフィン系樹脂（PP.PE）を使用した製品とは、性能が異なります。
これは、ベース素材の物理的、科学的な性質が大きく異ることに由来しております。
各樹脂の主要用途
| PS（ポリスチレン） | 梱包緩衝材、魚箱、食品用トレイ、カップ麺容器、OA・TVのハウジング、CDケース、食品容器 |
|---|---|
| PP（ポリプロピレン） | 食品容器、日用雑貨（ポリバケツ）、包装資材（ポリ袋）、自動車用バンパー |
| PE（ポリエチレン） | 日用品容器（シャンプーボトル）、灯油タンク、ブルーシート、農業用フィル |
機的強度
| 項目 | 試験方法 | 単位 | Woody R・P（板） | PP | 塩ビ（硬質） |
|---|---|---|---|---|---|
| 吸水率 | JISK-7209 | ％ | 0.19～0.58※1） | 0.03※2） | 0.3～0.5※2） |
| 線膨張率 | JISK-7140 | 10-6K-1 | 6.5～7.4※1） | 10～12※2） | 6～8※2） |
| アイゾット衝撃 | KJ/m2 | - | 2.9～7.8※2） | 2.9～7.8※2） | |
| 比重 | JISK-7112 | - | 0.52～0.48※1） | 0.90～0.93※3） | 1.30～1.58※3） |
| 引張り強さ | MPa | - | 29～38※4） | 34～98※4） | |
| 曲げ応力 | JISK-7171 | MPa | 23.5～25.5 | 41～55※5） | 69～114※5） |
| 連続耐熱温度 | ℃ | 80～90※6） | 120～130※6） | 60～65※6） |
※測定データの一例であり、性能を保証するものではありません。
試験片は、押出成形品で成形した標準試験片を使用しております。
参考文系…
※1）当社製品の実測値による
※2）タキロン工業用材料「物性と設計」
※3）大成社出版部「ポリマー辞典」（1970）
※4）工業調査会「新版プラスチック材料読本」（1993）
※5）工業調査会「新版プラスチック材料読本」
※6）日本プラスチック工業連盟「こんにちはプラスチック」
曲げ物性の温度依存性
プラスチックの曲げ応力は温度によって影響を受けます。
Woody R・Pも例外ではありません。
環境温度に対する曲げ強さ
※データはWoody R・Pの測定の一例であり、性能を保証するものではありません。
燃焼特性
屋外での使用時に、製品に含まれている難燃剤が自然界に溶出する恐れがあることから、Woody R・Pは難燃剤を使用しておりません。
そのため、樹脂の組成上自己消火性はありません。
また、樹脂組成中に塩素系物質を全く含まないので、燃焼時には塩素系の有毒ガスは全く発生しません。
| 発火温度（℃） | 発熱量（MJ/Kg） | |
|---|---|---|
| PS樹脂 | 300～400 | 40.1 |
| PP樹脂 | 470 | 46 |
| 塩ビ樹脂 | 455 | 18 |
| 木材 | 260 | 18 |
耐腐朽性・耐候性
耐腐朽性について
Woody R・Pは、腐敗成分となるセルロース系物質（木粉や木チップ）を全く含んでおりません。
また、吸水率も１％以下であることから、何年時間が経過しても腐ることはありません、
耐候性について
屋外での仕様は、太陽の光、雨、雪などの寒暑にさらされる事で、材料の各種特性値が低下していきます。
特に、太陽光に含まれる紫外線は、有機化合物であるプラスチックを構成している分子の結合鎖を切断することで、プラスチックの劣化を引き起こします。
また同様に、有機系の顔料・染料に対しても分子の結合鎖を切断することで、退色を引き起こします。
Woody R・Pは、屋外での使用を前提としていることから、新配合の耐候剤を使用することで、
JISK7350-2準拠試験において、3000時間（120ヶ月）以上に亘り、製品の変色を防いでいます。
※耐候剤を加えることで、プラスチック自体の劣化を防いでいます。
リサイクル性
プラスチック製品をリサイクルする場合に問題となるのは、異種プラスチックなどの混入による物性値の低下です。
Woody R・Pは発泡ポリスチレン100％ですので、発泡ポリスチレン（魚箱、断熱材など）と同じ分別処理が可能です。
※地域によっては、産業廃棄物とみなされる場合がありますので、詳しくは居住地の自治体にお問い合わせください。
取り扱い方
リフォーミング・ポリスチレンボードの素材は、再生原料で作られた発泡ポリスチレン樹脂で木粉は入っておりません。
使用環境条件により製品の伸縮が発生します。すなわち、外気温が上昇すると伸び、下がると収縮するという挙動を繰り返します。
